Каковы особенности режимов работы аккумуляторной батареи

7.2. Устройство, характеристики, режимы работы и особенности эксплуатации аккумуляторных батарей

Аккумулятор — это гальванический элемент, предназначенный для многократного разряда за счет восстановления емкости путем заряда электрическим током (ГОСТ 15596—82).

Аккумуляторная батарея — это электрически соединенные между собой аккумуляторы, оснащенные выводами и заключенные, как правило, в одном корпусе (ГОСТ 15596—82).

Закрытым называется аккумулятор, имеющий несъемную крышку с фильтр-пробкой или с пробкой рекомбинации.

Герметичным называется аккумулятор, в котором газы и электролит полностью удерживаются в течение всего срока службы и снабженный защитным устройством, предохраняющим его от разрушения при повышении давления.

Широкое применение на ПС нашли свинцовокислотные аккумуляторные батареи типа С (СК) в открытых стеклянных сосудах, а аккумуляторы большой емкости — в деревянных баках, выложенных внутри свинцом.

При эксплуатации аккумуляторных установок должны быть обеспечены их длительная надежная работа и необходимый уровень напряжения на шинах постоянного тока в нормальных и аварийных режимах работы.

Аккумуляторные пластины разной полярности, находящиеся в одном сосуде, отделяются друг от друга сепараторами из мипласта. Сосуды наполняются электролитом. Положительные пластины выполняются из чистого свинца. Отрицательные пластины изготовляются также из свинца, но имеют коробчатую форму. Ячейки свинцового каркаса пластин заполняются активной массой из оксидов свинца и свинцового порошка. Чтобы эта масса не выпадала из ячеек, пластины с боков покрывают тонкими перфорированными свинцовыми листами.

Кроме аккумуляторов типа С (СК) применяются аккумуляторы типа СН, которые имеют намазные пластины, сепараторы из стекловойлока, винипласта и мипора, сосуды из прессованного стекла с уплотненными крышками. Такая конструкция обеспечивает надежность и длительный срок службы аккумуляторов.

Емкость аккумулятора зависит от концентрации и температуры электролита и от режима разряда. С ростом плотности электролита емкость аккумулятора возрастает. С другой стороны, крепкие растворы увеличивают сульфатацию пластин.

Та же картина наблюдается и с увеличением температуры: при ее возрастании увеличивается емкость, но растет саморазряд и сульфатация пластин.

Установлено, что для стационарных аккумуляторов типа С (СК) оптимальной является плотность электролита в начале разряда 1,2–1,21 г/см³ при нормальной температуре 25 °C. Температура воздуха в помещении аккумуляторных батарей должна быть в пределах 15–25 °C.

Конечное напряжение на зажимах аккумулятора и плотность электролита в сосудах являются причинами, ограничивающими разряд. При 3-10-часовом разряде допускается снижение напряжения до 1,8, а при 1-2-часовом — до 1,75 В на элемент. Более глубокие разряды приводят к повреждению аккумуляторов.

Разряды малыми токами прекращают, когда напряжение становится равным 1,9 В на элемент.

Снижение плотности электролита до значения 1,17-1,15 свидетельствует о том, что емкость исчерпана.

Эксплуатация аккумуляторов имеет свои отличительные особенности, в том числе то, что в них непрерывно происходят неуправляемые химические и электрохимические реакции, приводящие к снижению емкости аккумуляторов (саморазряду), то есть к потере запасенной энергии.

Саморазряд может быть как у работающих, так и у отключенных аккумуляторов. Новая батарея аккумуляторов теряет за сутки не менее 0,3 % своей емкости. С течением времени саморазряд возрастает по причине того, что в электролите присутствуют примеси железа, хлора, меди и других элементов. Поскольку их содержание не должно превышать допустимых норм, то применяемые для восстановления электролита кислота и дистиллированная вода проверяются на содержание вредных примесей.

При разряде аккумулятора на его пластинах образуется свинцовый сульфат. При нормальной эксплуатации аккумуляторов сульфат, имея тонкое кристаллическое строение, легко растворяется при заряде, переходя в оксид свинца на положительных пластинах и в губчатый свинец на отрицательных.

При ненормальной сульфатации пластин быстро увеличивается число крупных кристаллов сульфатов, которые закрывают поры активной массы пластин, мешая доступу электролита, что вызывает снижение емкости аккумулятора.

Режимы работы аккумуляторных батарей бывают следующими: «заряд-разряд», с периодическими зарядами и разрядами, и постоянного подзаряда.

Раньше аккумуляторы работали только в режиме «заряд-разряд»; схемы таких установок еще сохранились на многих ПС.

Подзарядная установка должна обеспечивать стабилизацию напряжения на шинах батареи с отклонениями, не превышающими 2 % номинального напряжения.

Режим работы с периодическими зарядами и разрядами связан с преждевременным износом аккумуляторов и повышенной занятостью персонала.

Режим постоянного подзаряда наиболее широко распространен в схемах ПС. Его суть состоит в том, что полностью заряженная аккумуляторная батарея включается параллельно с подзарядным агрегатом, который обеспечивает питание подключенной нагрузки и в то же время подзаряжает малым током батарею, восполняя потерю емкости в результате саморазряда.

При аварии на стороне переменного тока или остановке по какой-то причине подзарядного агрегата батарея принимает на себя всю нагрузку сети постоянного тока. После ликвидации аварии батарея заряжается от зарядного агрегата и переводится на работу в режиме постоянного подзаряда.

Аккумуляторные батареи с элементным коммутатором, переведенные в режим постоянного подзаряда, имеют тот недостаток, что батарея оказывается разделенной на две части, находящиеся в разных условиях.

Основная часть батареи подзаряжается и поддерживается в заряженном состоянии. Остальные (концевые) аккумуляторы не подзаряжаются и постепенно теряют свою емкость вследствие саморазряда.

Для устранения сульфатации и выравнивания отстающих элементов батареи подвергают уравнительным разрядам (перезарядам).

При уравнительном заряде батарея предварительно разряжается током 10-часового режима до напряжения 1,8 В на элемент. Затем нормально заряжается тем же током до напряжения 2,6–2,8 В на элемент и увеличения плотности электролита до 1,2–1,21 г/см³, после чего оставляется на 1 ч в покое. Так с одночасовыми перерывами продолжается до тех пор, пока батарея не получит 2-3-кратной номинальной емкости.

Уравнительные заряды аккумуляторных батарей без элементных коммутаторов, работающих в режиме постоянного подзаряда, невозможны из-за того, что при этом напряжение на каждом элементе возрастает до 2,6–2,8 В. Для профилактики такие батареи 1 раз в 3 месяца дозаряжают.

Для поддержания работоспособности концевых элементов батареи применяют схемы подзаряда этих элементов от самостоятельного источника тока или общего подзарядного агрегата.

Основными неисправностями аккумуляторов являются: ненормальная сульфатация пластин, то есть образование крупных кристаллов, не растворяющихся при чрезмерно высокой плотности электролита и высокой температуре, систематических глубоких разрядах и длительном нахождении батареи в разряженном состоянии;

КЗ между пластинами разной полярности по причинам замыкания пластин накопившимся на дне сосуда шламом, коробления положительных пластин и губчатых наростов на отрицательных пластинах, разрушения сепарации;

коробление пластин по причинам больших зарядных и разрядных токов, высокого напряжения подзаряда, КЗ, низкого уровня электролита, наличия вредных примесей в электролите;

чрезмерное образование шлама. Большое количество шлама свидетельствует о слишком высоком напряжении или излишних перезарядах.

Имеют место также неисправности сосудов, изношенность и хрупкость сепарации, загрязнение электролита и понижение его плотности.

Осмотры аккумуляторов проводятся по графику. При осмотрах обращают внимание на указанные выше неисправности, а также проверяют:

целостность сосудов, состояние стеллажей и изоляции сосудов;

положение покровных стекол, предотвращающих вынос электролита из сосуда пузырьками газа, образующимися при заряде аккумуляторов;

уровень электролита в сосудах, который должен быть на 10–15 мм выше края пластин;

напряжение на соединительных пластинах аккумулятора, плотность и температуру электролита каждого элемента. Измерения следует проводить не реже 1 раза в мес;

исправность вентиляции и отопления. Температура в помещении аккумуляторной батареи должна быть не ниже 10 °C.

Поскольку аккумуляторы представляют собой повышенную опасность, то при их обслуживании необходимо строго соблюдать действующие правила безопасности. Серная кислота при попадании на кожу вызывает ожоги, а при попадании в глаза поражает их. Поэтому все работы с кислотой (электролитом) должны проводиться в специальных костюмах, резиновых фартуках, перчатках и защитных очках.

При приготовлении электролита серную кислоту следует вливать тонкой струей в воду и непрерывно размешивать раствор.

В помещении аккумуляторной батареи должен постоянно находиться 5 %-ный содовый раствор и сосуд с большим количеством чистой воды для удаления и нейтрализации попавшей на кожу кислоты.

В соответствии с требованиями ПТЭ, на ПС не менее 1 раз в год должна проверяться работоспособность аккумуляторной батареи по падению напряжения при толчковых токах, а контрольные разряды должны производиться по мере необходимости. В тех случаях, когда число элементов недостаточно, чтобы обеспечить напряжение на шинах в конце разряда в заданных пределах, допускается понижать на 50–70 % номинальную емкость или осуществлять разряд части основных элементов.

Температура электролита в конце заряда должна быть не выше 40 °C для батарей типа СК. Для батарей типа СН температура должна быть не выше 35 °C при максимальном зарядном токе.

Сопротивление изоляции аккумуляторной батареи в зависимости от номинального напряжения должно быть следующим:

В соответствии с рекомендациями ПУЭ, измерение сопротивления изоляции аккумуляторных батарей производится вольтметром класса точности не ниже 1. Сопротивление изоляции R_x определяется по следующей формуле:

R_x = R_q (U/ (U₁ + U₂) ? 1), (7.1)

где R_q — внутреннее сопротивление вольтметра;

U — напряжение на зажимах батареи;

U₁ и U₂ — напряжение между положительным зажимом и землей и отрицательным зажимом и землей.

Полностью заряженные аккумуляторы разряжают током 3- или 10-часового режима.

Емкость аккумуляторной батареи, приведенная к температуре +25 °C, должна соответствовать данным завода-изготовителя.

Температура в помещении аккумуляторной батареи должна поддерживаться не ниже 10 °C; на ПС без постоянного дежурства персонала и в случаях, если емкость батареи выбрана и рассчитана с учетом понижения температуры, допускается понижение температуры до 5 °C.

Аккумуляторы должны устанавливаться таким образом, чтобы обеспечивалось их удобное обслуживание; для этого следует применять специальные стеллажи. Аккумуляторы могут устанавливаться в один ряд при одностороннем обслуживании или в два ряда при двухстороннем обслуживании, а также многоярусно. В случае применения сдвоенных сосудов они рассматриваются как один аккумулятор.

Проходы для обслуживания аккумуляторных батарей должны быть шириной в свету между аккумуляторами не менее 0,8 м при одностороннем и двухстороннем расположении аккумуляторов.

Расстояния между открытыми токоведущими частями аккумуляторов, а также их ошиновкой, расположенной на доступной высоте, должны быть не менее:

0,8 м — при напряжении от 72 В до 250 В в период нормальной работы (не заряда);

1 м — при напряжении выше 250 В.

Измерения напряжения, плотности и температуры электролита каждого элемента должны выполняться не реже 1 раза в месяц.

Персонал, обслуживающий аккумуляторную установку, должен быть обеспечен:

приборами для контроля напряжения отдельных элементов батареи, плотности и температуры электролита;

специальной одеждой и специальным инвентарем согласно типовой инструкции.

Данный текст является ознакомительным фрагментом.

1. Режимы работы аккумуляторных батарей.

Подключенная
параллельно генераторной установке,
батарея работает в режиме циклирования
— чередования разрядов и зарядов. Это
связанно с тем, что частота вращения
генератора при постоянстве передаточного
числа к двигателю изменяется в широких
пределах, а генератор способен отдавать
электроэнергию только при частоте,
большей частоты начала отдачи.

Режим
циклирования
оценивается
по продолжительности разряда батареи.
Токи и продолжительность непрерывного
заряда и разряда аккумуляторной батареи
при движении автомобиля зависят от
частоты вращения ротора генератора,
мощности включенных потребителей,
степени заряженности и температуры
электролита батареи. Частота вращения
ротора генератора, в свою очередь,
зависит от частоты вращения коленчатого
вала.

Генератор
должен компенсировать электроэнергию,
отданную аккумуляторной батареей в
период разряда. Количество электроэнергии,
которое получает батарея в период
заряда, зависит от токов заряда и
предшествующего разряда, напряжения
генераторной установки, температуры
электролита, величины ПР и КПД батареи.

П
одзаряд
аккумуляторной
батареи на автомобиле происходит при
постоянстве напряжения. При подключении
разряженной батареи к зарядному
устройству с постоянным напряжением
резко увеличивается зарядный ток. Через
несколько минут заряда сила тока
стабилизируется. Чем больше продолжительность
непрерывного заряда, тем меньше средняя
сила тока заряда. При циклировании во,
время движения автомобиля средняя сила
разрядного тока. существенно больше (в
2-3 раза) его установившегося значения.

Максимальная
сила тока заряда, которую может обеспечить
генераторная установка при определенной
частоте вращения ротора генератора,
представляет собой разность между током
генератора и током включенных потребителей
электроэнергии. Батарея не всегда может
принять тот зарядный ток, который
способна обеспечить генераторная
установка.

1. Вольт-амперные
   разрядные характеристики аккумуляторных
   батарей.

2. Зависимость
   продолжительности заряда и разряда и
   силы тока батареи при движении автомобиля.

П
одзаряд
аккумуляторной батареи на автомобиле
происходит при постоянстве напряжения.
При подключении разряженной батареи к
зарядному устройству с постоянным
напряжением резко увеличивается зарядный
ток. Через несколько минут заряда сила
тока стабилизируется. Чем больше
продолжительность непрерывного заряда,
тем меньше средняя сила тока заряда.
При циклировании во, время движения
автомобиля средняя сила разрядного
тока. существенно больше (в 2-3 раза) его
установившегося значения.

Максимальная
сила тока заряда, которую может обеспечить
генераторная установка при определенной
частоте вращения ротора генератора,
представляет собой разность между током
генератора и током включенных потребителей
электроэнергии. Батарея не всегда может
принять тот зарядный ток, который
способна обеспечить генераторная
установка.

Для
поддержания определенного уровня
заряженности батареи генератор должен
сообщить ей количество электричества,
которое батарея отдала во время

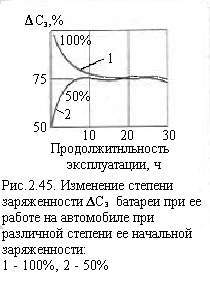

предшествующего разряда. При движении
автомобиля степень заряженности
аккумуляторной батареи колеблется
около какого-то среднего установившегося
значения (рис. 2.45). Если, как в приведенном
на (рис. 2.45) примере, среднее значение
степени заряженности 75%, то при начальной
степени заряженности как 50, так и 100%
вследствие саморегулирования зарядного
процесса (зарядного тока) через 7-8 ч
работы батареи на автомобиле ее степень
заряженное приближается к среднему
значению. Установившаяся степень
заряженности батареи будет тем выше,
чем выше уровень регулируемого напряжения
генераторной установки, температура
электролита, и чем меньше сила тока и
время цикла разряда. Этим и объясняется
снижение уровня заряженности батареи
на автомобиле зимой даже при выполнении
рекомендаций по величине регулируемого
напряжения генераторной установки
(рис. 2.46). Средний уровень заряженности
заметно снижается по мере старения
аккумуляторной батареи.
